Kablage till elcykelns lampor så kopplar du rätt
Lampan flimrar. Kabeln räcker inte. Kontakten passar nästan. Känns igen? Lugn. Här går vi igenom strömmatning, kabeldragning, kontakter och skydd – så att lamporna på din elcykel bara funkar.
- Vad menar vi med kablage?
- Planera strömmatning och koppling
- Välj kablar och dimensioner
- Kontakter och säkringar
- Smart kabeldragning på elcykel
- Skydda mot vatten och vibrationer
- Steg-för-steg: koppla en LED-lykta
- Vanliga misstag att undvika
- Snabb översikt: delar och kompatibilitet
- När originalsystemet inte räcker
- Våra rekommenderade produkter
- Frågor och svar
Vad menar vi med kablage?
Här är hur jag tänker: kablage är allt som binder ihop lampor, batteri och reglage på en elcykel. Kablar, kontakter, säkringar, skarvar, clips och krympslang. Allt det där som du sällan ser – men som avgör om belysningen lyser varje dag eller ger upp i första regnskuren.
Tänk så här: elcykelns system levererar ström. Belysningen vill ha rätt spänning och stabil kontakt. Mellan dem finns kablaget. Gör vi den länken robust, får vi färre glapp, mindre flimmer och en renare installation.
Vill du ta ett steg tillbaka och se helheten kring belysning först, kika på översikten under elcykel-belysning på elcykel-belysning. Du hittar också fler guider via startsidan om du vill börja från början.
Planera strömmatning och koppling
Innan en enda kabel kapas: bestäm var strömmen ska komma ifrån. Många elcyklar har ett avsett uttag från kontrollern för lampor. Andra saknar det – då behöver du en DC–DC-omvandlare eller en fristående lampuppsättning.
Nyckelordet här är stabil strömmatning elcykel. Frågan du besvarar: vill du koppla lampor till batteri direkt, via controller, eller via omvandlare? Rätt val ger färre problem senare.
Om du samtidigt funderar på ljusstyrka och lampval, spana på vår guide om belysning för elcykel för att matcha effekt, spridning och fästen med din cykel.
Välj kablar och dimensioner
Kabeln är mer än bara “plus och minus”. För belysning räcker oftast tvåledare i 0,5–0,75 mm². Drar du längre sträckor, eller matar både fram- och bakljus från samma kabel, kan 0,75 mm² ge lite mer marginal.
Rund, flexibel kabel med mjuk mantel funkar fint på cykelramar. Tydliga färger (röd/svart eller brun/blå) gör felsökning lättare. Dra hellre lite för tjock kabel än lite för klen – den håller bättre mot brott och spänningsfall.
Vill du samtidigt planera själva lampplaceringen, kolla tipsen om ljusbild och placering. Bra placering kan korta kabeldragningen och minska skarvar.
Kontakter och säkringar
Kontakter och säkringar låter trist – men de är hjärtat i pålitlig belysning. Täta snabbkontakter (till exempel “Higo/Julet”-typ eller vattenskyddade spad-/rundstift) minskar glapp. En inline-säkring nära strömkällan skyddar ledningarna om något kortsluter.
Tänk också på hur kontakterna ska sitta. Framflyttat styre? Då är en liten extra längd och en separerbar kontakt nära styrstammen guld värd när du skruvar. Och tryck alltid ihop kontakterna helt – många halv-ihopsatta kontakter har kostat folk timmars felsökning.
Väljer du nya lyktor och fästen samtidigt, ta en titt på fästen och lampval för att matcha kontakt och montering med din ram.
Smart kabeldragning på elcykel
God kabeldragning elcykel är både funktion och stil. Följ ramens linjer, använd befintliga clips, och undvik tighta böjar. Rörliga delar som styre och gaffel ska ha slak kabel så att inget sträcks när du svänger.
Sätt små självhäftande fästen eller kardborre där ramen saknar hållpunkter. Låt skarvar hamna där de inte utsätts för vattenstrålar från hjulen. Och samla kablar med lösa buntband – dra inte åt stenhårt; låt kablarna röra sig lite.
Behöver du även vässa hur lampan lyser i trafiken, kika in råden kring synlighet för snabba elcyklar. Små placeringstrick kan göra stor skillnad.
Skydda mot vatten och vibrationer
Regn, tvätt och salt tar snabbt kål på dåliga skarvar. Satsa på vattenskydd belysning från start: krympslang med lim (dual wall), gummigenomföringar, och lite dielektriskt fett på stift som extra skydd.
Vibrationer bryter av hårda skarvar. Avlasta alltid en skarv med ett buntband på varsin sida, så hänger inte kabeln i lödningen eller crimpen. Det tar 30 sekunder och kan spara timmar.
Har du Ecoride eller annan cykel med egna kontakter? Vår sida om belysning Ecoride elcykel ger exempel på hur märkesbundna kontakter brukar se ut – praktiskt när du väljer adaptrar.
Steg-för-steg: koppla en LED-lykta
Vi tar ett konkret exempel. Du har en framlykta som vill ha 6–12V DC. Din elcykel har 36–48V batteri utan lamp-utgång. Lösningen är en liten DC–DC-omvandlare som ger rätt spänning till lampan.
- Bestäm spänning. Läs på lampan vilken matning den kräver (t.ex. 6V DC).
- Välj omvandlare. En DC–DC som ger 6V och klarar lampans effekt med marginal.
- Planera säkring. Placera en liten säkring på omvandlarens ingång nära batteriets anslutning.
- Dra plus och minus från batteri/controller till omvandlarens ingång.
- Dra tvåledare från omvandlarens utgång till lampan. Håll ledarna korta och skyddade.
- Gör skarvar vattentäta med krympslang med lim. Avlasta skarvar med buntband.
- Testa. Slå på systemet och mät spänning vid lampan innan du ansluter sista kontakten.
Allt klart? Bra. Nu har du en modulär lösning som är enkel att felsöka. Skulle något strula, börja med enklast möjliga kontroller och gå vidare – mer om det i vår guide om felsökning elcykelbelysning.
Vanliga misstag att undvika
Här är några klassiker jag ofta ser – och hur du slipper dem.
- Halv-ihopsatt kontakt. Tryck ihop tills packningen bottnar.
- För tunn kabel. Spänningsfall ger flimmer. Välj 0,5–0,75 mm².
- Ingen säkring. En liten inline-säkring nära källan kan rädda mycket.
- Skarv i stänkskyddets sprutzon. Flytta skarven högre upp och använd krympslang.
- Stenhårt åtdragna buntband. Låt kabeln röra sig lite för att undvika brott.
Vill du förfina hela paketet – lampval, placering och fästen – kolla in fästen och lampval och vår samlingssida elcykel-belysning för fler vinklar.
Snabb översikt: delar och kompatibilitet
Tabellen hjälper dig att matcha systemspänning, lampor och anslutningar. Se den som en kompass när du väljer väg.
| Del | Funktion | Tips | Passar system |
|---|---|---|---|
| DC–DC-omvandlare | Sänker 36–48V till 6–12V för lampor | Välj 1,5–2x lampans effekt i marginal | Elcyklar utan lamp-utgång |
| Inline-säkring | Skyddar matningen vid kortslutning | Placera nära strömkällan | Alla installationer |
| Tvåledarkabel 0,5–0,75 mm² | Matar fram- och baklykta | Flexibel mantel, tydliga färger | De flesta belysningsjobb |
| Vattenskyddad kontakt | Snabb av/på utan glapp | Packing + dielektriskt fett | Utsatta skarvställen |
| Krympslang med lim | Tätar och avlastar skarv | Värm jämnt, ingen översvällning | Ute i väta/salt |
Osäker på var lampan bör sitta för bästa synlighet och kortast kabel? Vår sida om ljusbild och placering visar tydliga exempel.
När originalsystemet inte räcker
Ibland finns ingen lamp-utgång. Eller så vill du köra starkare lampor än vad cykelns uttag tillåter. Två vägar finns: DC–DC-omvandlare från huvudbatteriet, eller separata uppladdningsbara lampor.
Om du gillar ordning och integrerat utseende är en omvandlare ofta värt jobbet. Du får strömmatning som tänds med cykeln och kablaget kan gömmas snyggt längs ramen.
Har du en märkescykel med egna kontakter, som Ecoride, kan ett märkesanpassat lykt-kit vara enklare. Läs mer om hur det brukar se ut i vår korta genomgång av Ecoride. Oavsett väg, håll dig till “enkelt och robust”. Färre skarvar, bättre resultat.
När allt är på plats – testa i mörker. Justera höjd och vinkel. Guiden om synlighet för snabba elcyklar ger bra riktmärken för att synas utan att blända.

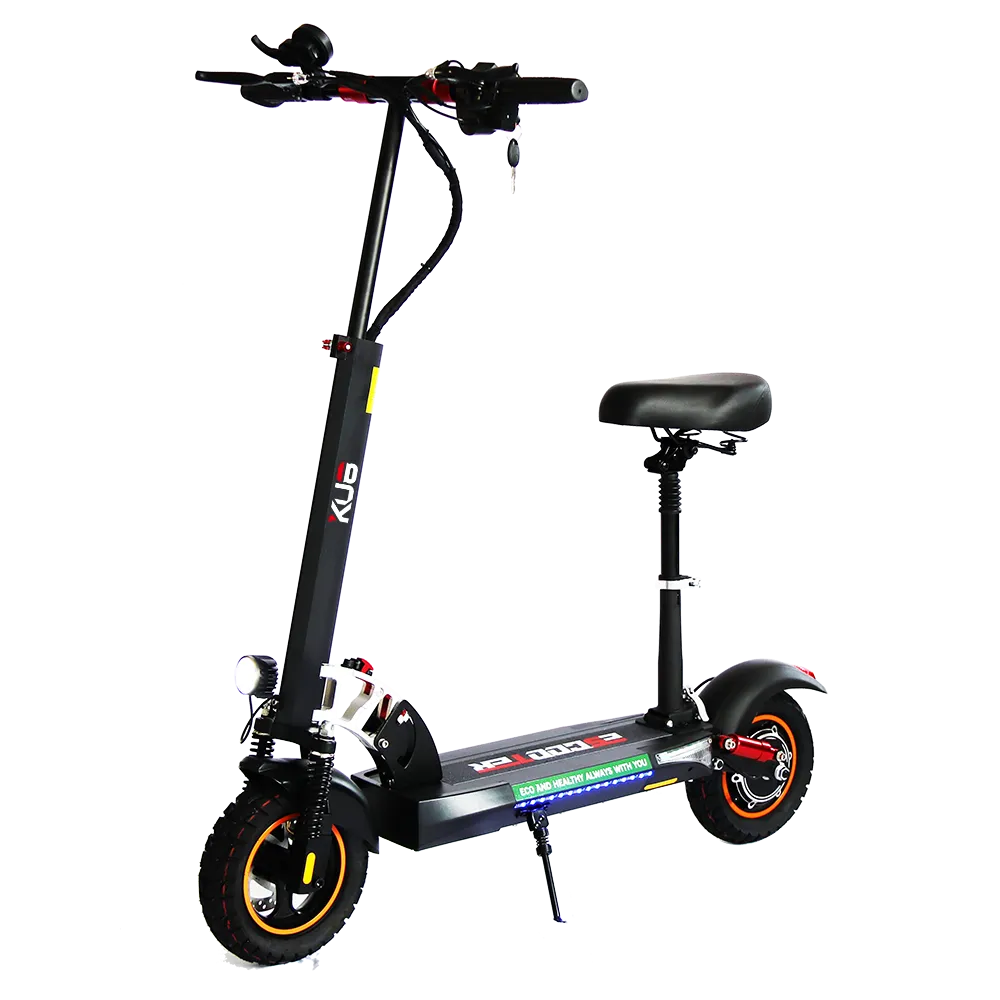

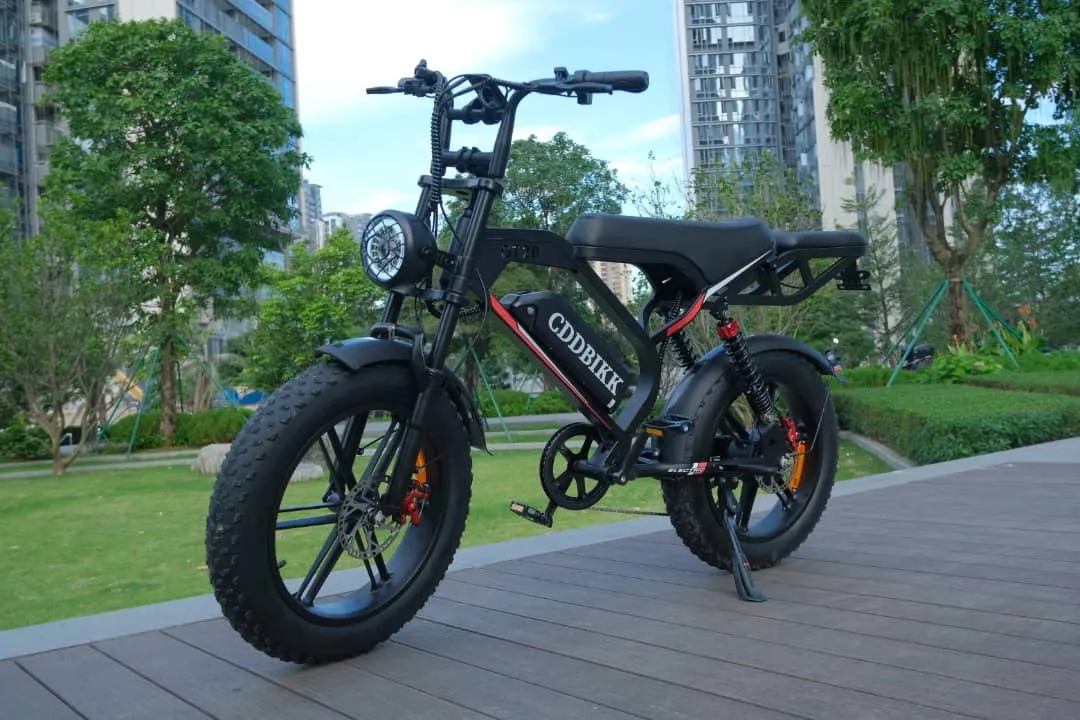

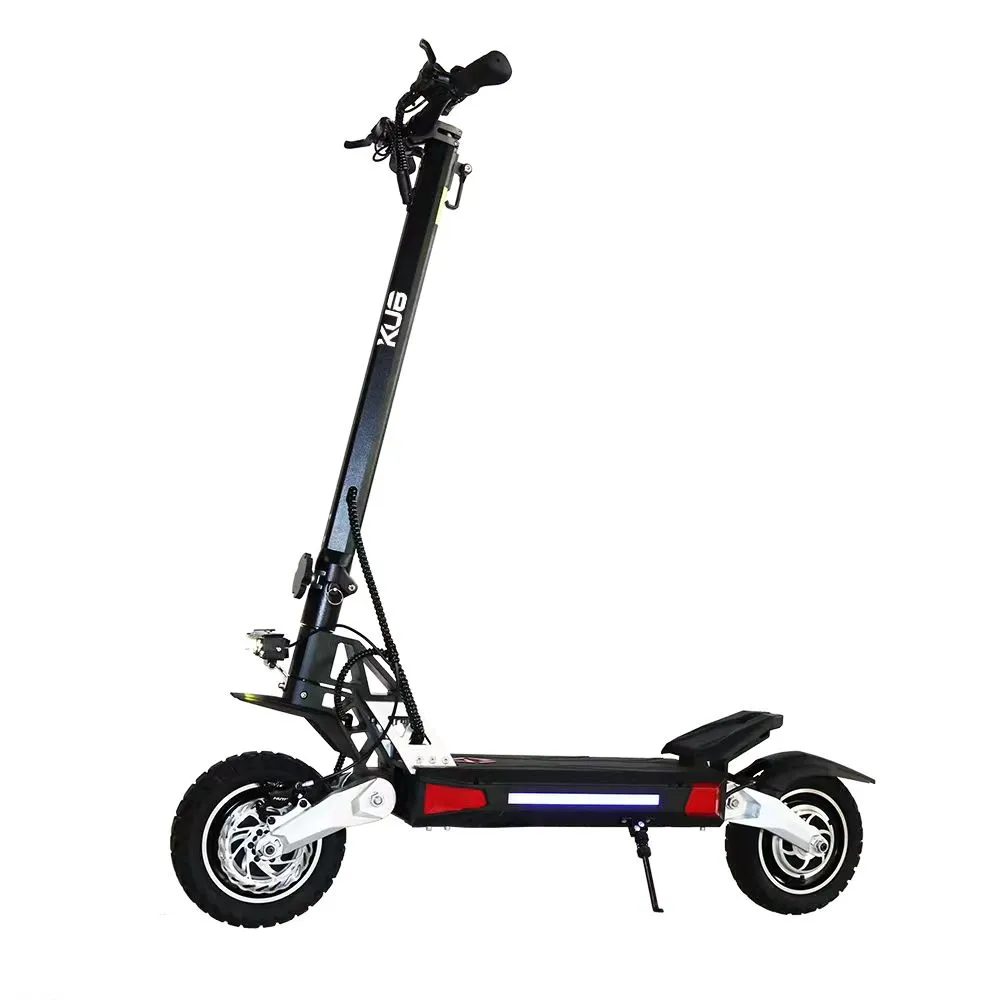

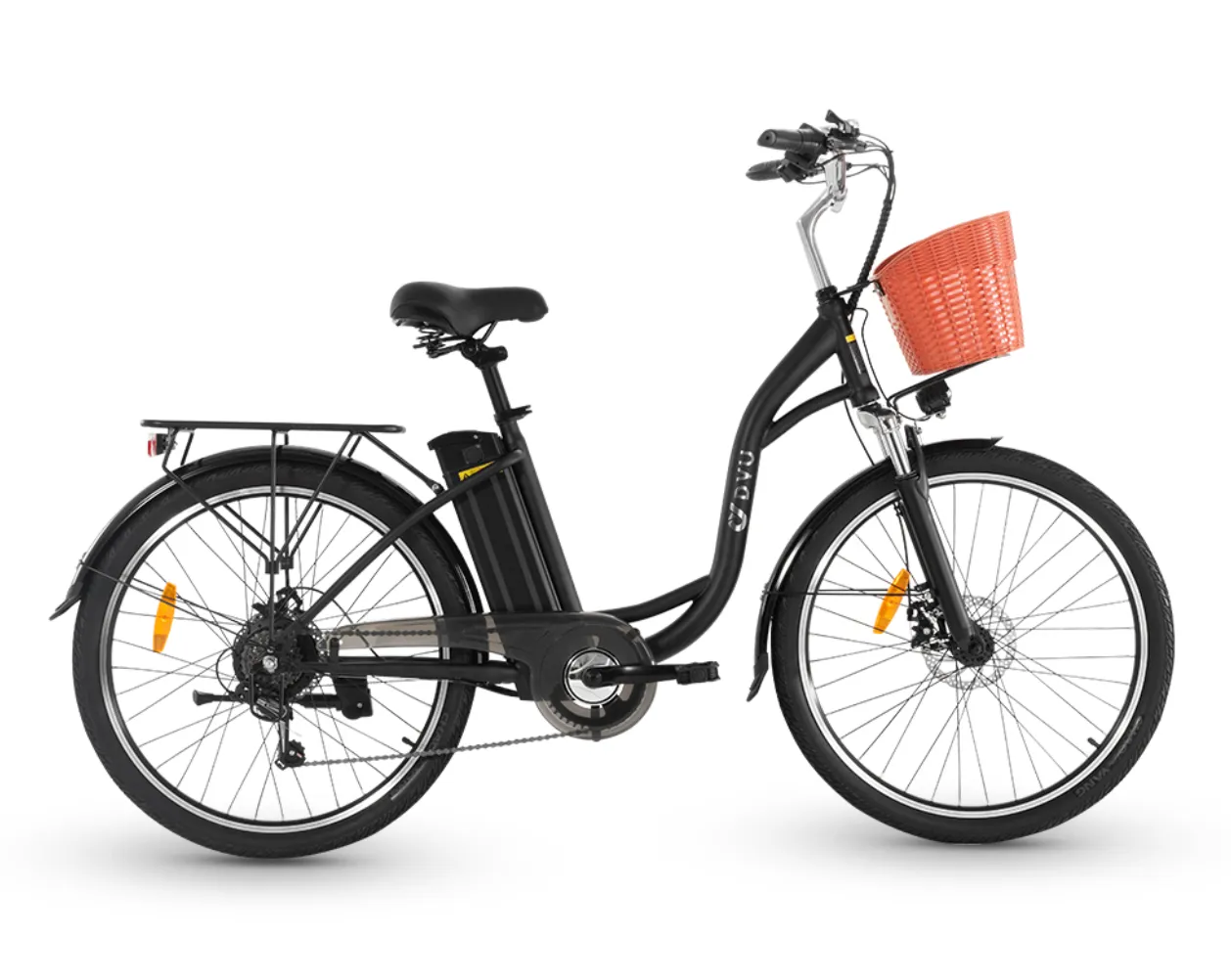

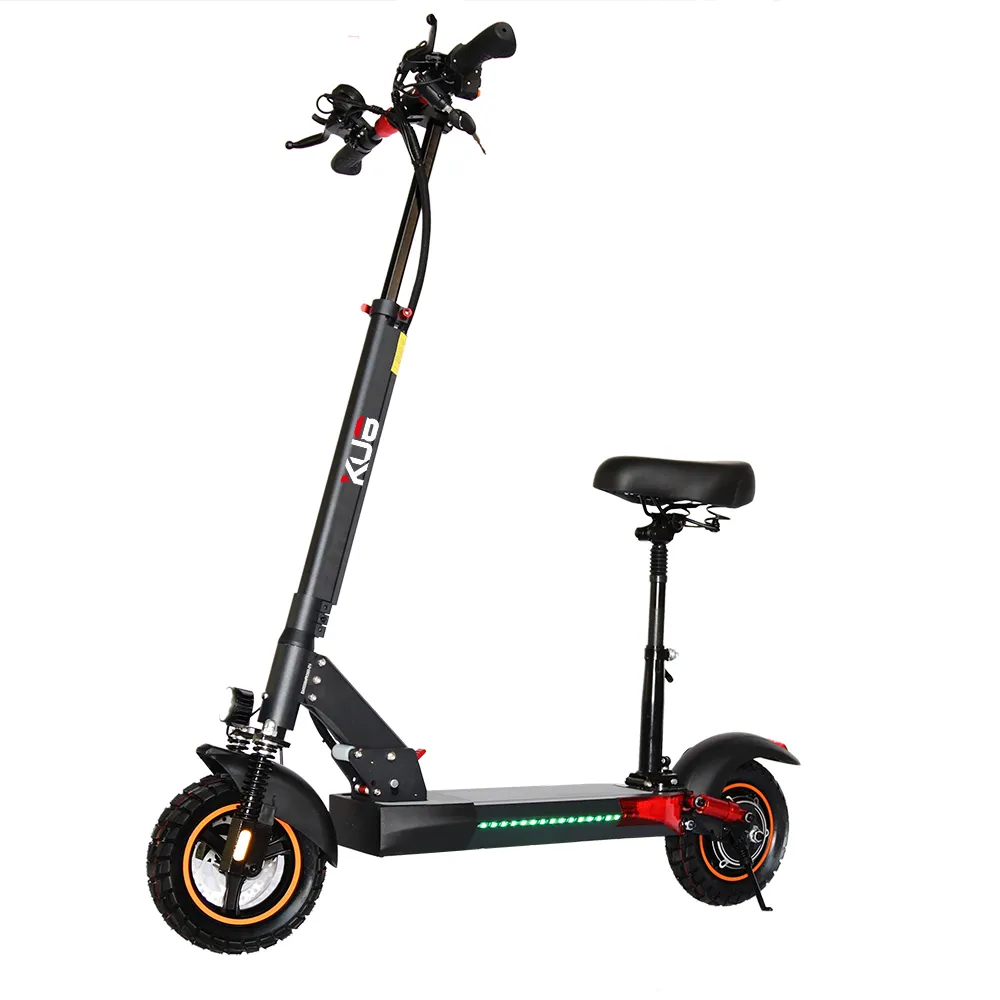

Våra rekommenderade produkter
Frågor och svar
Kan jag koppla lampor direkt till batteriet på elcykeln?
Ja, om lampan tål batteriets spänning. Annars använder du en DC–DC-omvandlare som ger rätt volt. Finns lamp-utgång på kontrollern är det ofta smidigast att använda den.
Vilken säkring ska jag välja?
Räkna fram strömmen (effekt delat med volt) och välj en säkring som klarar det med lite marginal. Placera säkringen nära strömkällan för bästa skydd.
Hur undviker jag flimmer och spänningsfall?
Använd tillräckligt grov kabel, håll ledningarna korta och gör rena skarvar. Se också till att kontakterna är helt ihopsatta och torra.
Vad gör jag om lampan blinkar eller slocknar när jag svänger?
Det tyder ofta på kabelbrott nära styret eller ett glapp i kontakt. Kontrollera rörliga partier först och avlasta kabeln med buntband.
Behöver jag vattentäta alla skarvar?
Allt som sitter öppet bör tätas. Krympslang med lim, packningar i kontakter och lite dielektriskt fett på stiften brukar räcka långt.
